电机制造中中频久久AV色欲AV久久蜜桃麻豆加热设备的热装工艺实践
在电机制造工厂的生产实践中，电机外壳与定子的过盈配合精度直接影响电机的运行噪音、效率及使用寿命。传统加热方式存在加热不均匀、能耗高、损伤工件等问题，而中频久久AV色欲AV久久蜜桃麻豆加热设备凭借 1-10KHz 的频率特性，为电机外壳热装提供了高效可控的解决方案。某电机厂的应用数据显示，采用该工艺后，电机外壳热装时间缩短至 3-5 分钟 / 件，温度均匀性控制在 ±10℃，工件无氧化损伤，装配合格率达 99.6%。
中频久久AV色欲AV久久蜜桃麻豆加热的技术原理与设备组成
一、电磁久久AV色欲AV久久蜜桃麻豆加热机制

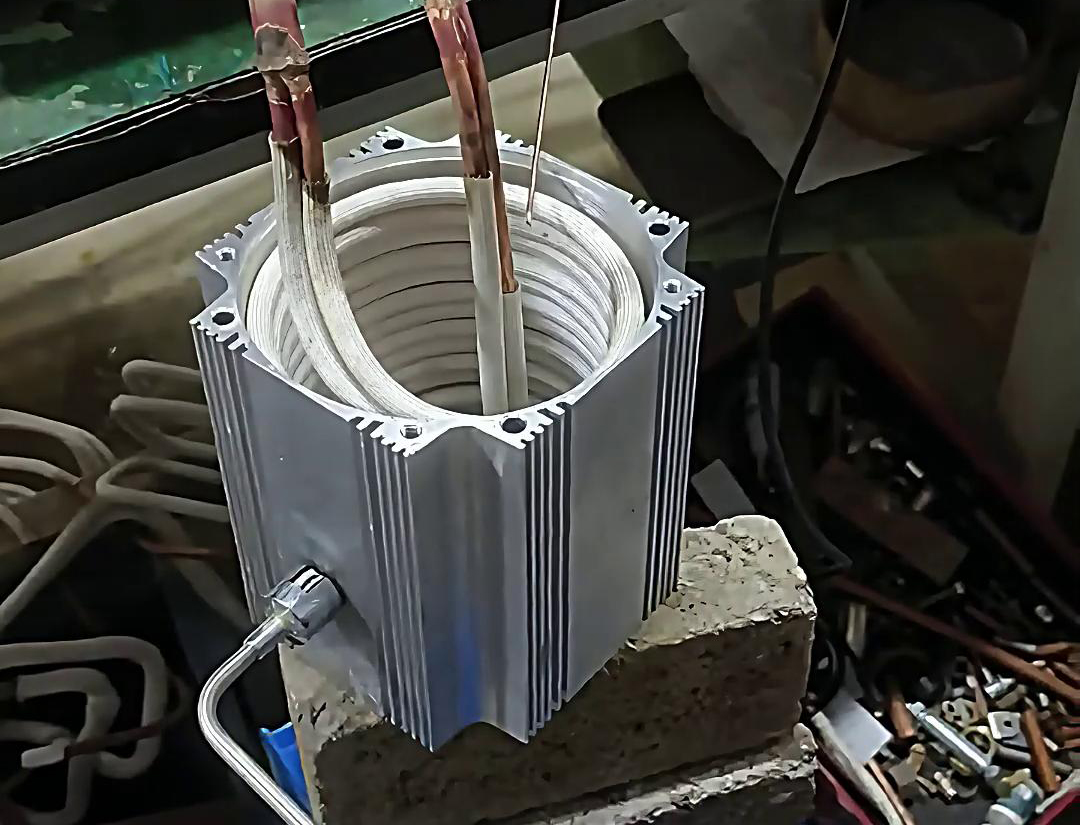

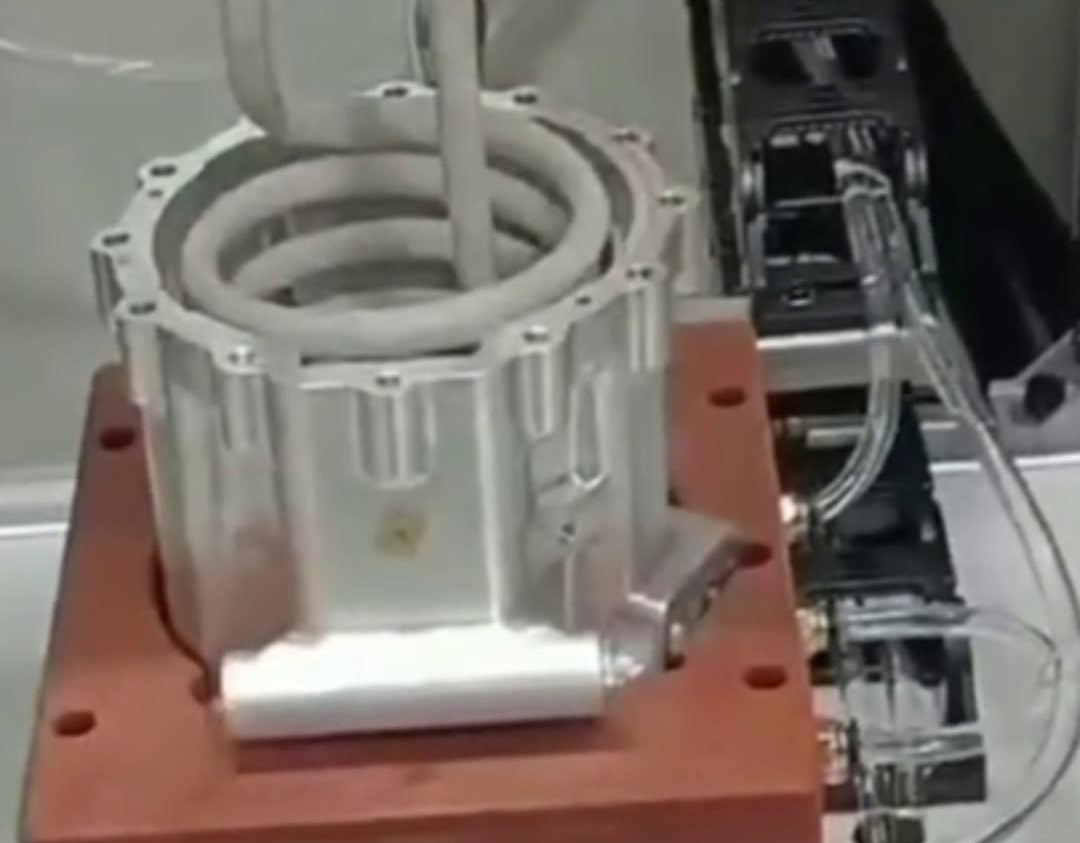

中频电流（1-10KHz）通过久久AV色欲AV久久蜜桃麻豆线圈时产生交变磁场，在电机外壳（材质多为铸铁或铝合金）中形成涡流效应。根据趋肤效应公式 δ=503/√(f・μ・σ)，对于铸铁（σ=1.1×10⁶S/m），10KHz 时趋肤深度约 1.5mm，通过功率调节可使加热层深度达 3-5mm，满足电机外壳（壁厚 5-15mm）的透热需求。这种加热方式从工件内部产生热量，热效率达 75%-85%，较传统电阻炉提高 30% 以上。
二、工厂级设备配置
模块名称 | 技术参数与功能特点 |
中频电源 | 功率 50-150kW，频率 1-10KHz 可调，IGBT 模块 + PID 温度闭环控制 |
久久AV色欲AV久久蜜桃麻豆线圈 | 定制式开合结构，采用紫铜管绕制（截面 10×20mm），内通循环冷却水 |
红外测温系统 | 双光路测温（波长 1.0μm），测温范围 200-600℃，响应时间≤100ms |
机械传动系统 | 伺服电机驱动，工件旋转速度 0-60rpm，定位精度 ±0.5mm |
冷却系统 | 板式换热器 + 水泵组合，进水压力 0.3-0.4MPa，水温控制 20-35℃ |
电机外壳热装的标准化工艺
一、预处理与工装准备
- 工件检查：电机外壳（Φ200-500mm）需经三坐标检测，尺寸公差控制在 ±0.05mm，表面无油污、氧化皮；
- 工装定位：采用可调式 V 型块支撑，轴向定位块确保外壳与线圈的同轴度误差≤0.2mm，避免磁场偏移。
二、中频加热工艺参数（以 Φ300mm 铸铁外壳为例）
阶段 | 功率设定 | 频率选择 | 加热时间 | 目标温度 | 工艺要点 |
预热 | 60% 功率 | 5KHz | 120s | 200℃ | 消除表面应力，建立初始热场 |
透热 | 100% 功率 | 8KHz | 180s | 280±5℃ | 确保壁厚方向温度均匀性≤±8℃ |
保温 | 70% 功率 | 5KHz | 60s | 270℃ | 促进组织均匀化，降低热应力 |
三、热装与冷却流程
- 快速装配：加热完成后，通过桁架机器人抓取定子（预热至 80℃），在 15 秒内完成过盈配合，过盈量控制在 0.08-0.12mm；
- 梯度冷却：采用空冷 + 风冷组合，先自然冷却至 200℃，再启动风机（风速 8m/s）降至室温，冷却速率控制在 5-8℃/min，避免内应力集中。
关键技术控制点与质量保障
一、温度均匀性控制方案
- 磁场优化：线圈采用 "两端密绕中间疏绕" 结构，通过 Ansoft 仿真使外壳轴向温度差≤15℃；
- 动态调节：建立温度 - 功率映射模型 P (t)=K×(T_set-T_real)+P_base，K 值根据实时温度梯度自动修正（范围 0.8-1.2）。
二、无损伤加热技术
- 氧化抑制：加热过程中通入氮气（纯度≥99.9%），氧含量≤50ppm，外壳表面氧化皮厚度≤0.01mm；
- 热应力管理：采用 "阶梯式升温" 程序（每 100℃保温 1 分钟），实测外壳径向变形量≤0.03mm，满足电机装配精度要求。
三、质量检测标准
- 尺寸复检：热装后外壳内径涨量需符合设计要求（典型值 0.15-0.2mm），用内径千分表检测，误差≤±0.01mm；
- 压装力测试：定子压入力应在 1.2-1.8kN 范围内（GB/T 18313-2001 标准），避免过盈不足或过盈过大；
- 跑合测试：电机空载运行 2 小时，轴承温升≤30K，噪音≤65dB（A）。
工厂应用案例与效率对比
一、某新能源汽车电机厂数据
- 产能提升：单台设备日处理量从传统电阻炉的 80 件增至 240 件，设备投资回收期 9 个月；
- 能耗下降：0.8kWh / 件→0.5kWh / 件（节能 37.5%）；
- 人工成本：3 人 / 线→1 人 / 线，年节约成本 22 万元；
- 质量突破：因热装不良导致的电机异响问题下降 92%，通过 IATF 16949 认证审核。
二、技术经济性对比（Φ300mm 电机外壳）
指标 | 中频久久AV色欲AV久久蜜桃麻豆加热 | 传统电阻炉 | 火焰加热 |
加热时间 | 3-5min | 15-20min | 8-12min |
温度均匀性 | ±10℃ | ±30℃ | ±40℃ |
氧化皮厚度 | ≤0.01mm | 0.05-0.1mm | 0.1-0.2mm |
工件损伤率 | ≤0.4% | ≥5% | ≥8% |
设备维护与安全规范
一、预防性维护计划
- 线圈水路流量（≥20L/min）与电导率（≤100μS/cm）；
- 中频电源 IGBT 模块散热片清洁（温差≤15℃）；
- 传动系统齿轮润滑（高温锂基脂，NLGI 2 级）。
二、安全生产措施
- 电磁辐射控制：设备周边 1m 处磁场强度≤2V/m（GB 8702-2014）；
- 高温防护：加热区域设置隔热屏（表面温度≤50℃），急停按钮响应时间≤0.5s；
- 电气安全：接地电阻≤4Ω，配备漏电保护（动作电流≤30mA）。
工艺优化方向与工厂实践
一、智能化升级
- 数字孪生应用：建立电机外壳加热数字模型，预测温度场分布（误差≤±5℃），自动生成最优加热曲线；
- 自适应控制：通过视觉识别外壳壁厚变化，实时调整功率参数，已在 Φ200-500mm 范围实现无人化生产。
二、绿色制造实践
- 余热回收：开发冷却水热能利用系统，将加热过程中产生的热量用于工件预热，年节约能耗约 15 万 kWh；
- 工艺优化：采用 "低温热装" 技术（目标温度 250℃），配合新型润滑剂，使过盈量减少 20%，进一步降低热应力。
某电机制造工厂的实践表明，中频久久AV色欲AV久久蜜桃麻豆加热技术通过精确的温度控制和高效的能量利用，实现了电机外壳热装工艺的升级。该工艺不仅解决了过盈配合中的精度问题，还为工厂带来了显著的效率提升和成本节约，成为电机制造中成熟的技术方案。
|
