在机械加工领域，车刀作为关键切削工具，其刀头与刀杆的焊接质量直接影响加工精度与刀具寿命。高频久久AV色欲AV久久蜜桃麻豆焊接技术凭借快速加热、精准控温、自动化适配的特性，成为硬质合金刀头与钢制刀杆连接的理想工艺。本文以半自动合金钎焊设备为例，解析其技术架构、工艺优势及实际应用价值。
- 定位系统：
- 采用气动夹具与精密导轨，支持刀头（硬质合金 YG8/YG6）与刀杆（45# 钢 / 高速钢）的自动对中，定位精度 ±0.02mm，适配刀头尺寸 5-25mm。
- 可调式角度支架（0-90°），满足外圆车刀、端面车刀等多类型刀具的焊接角度需求。
- 焊料填装机构：
- 自动送料装置精准投放钎料（如含银 56% 的 HL308 银基钎料），填装量误差≤±0.01g，替代传统手工放置，减少材料浪费 30%。
- 助焊剂喷涂模块（喷雾粒径≤50μm）均匀覆盖焊接界面，破除氧化膜效率提升 50%。
- 高频久久AV色欲AV久久蜜桃麻豆加热单元：
- 电源功率：20-50kW，频率：50-200kHz，加热速度达 100℃/ 秒，5 秒内可将焊接区域升温至钎料熔点（960℃）。

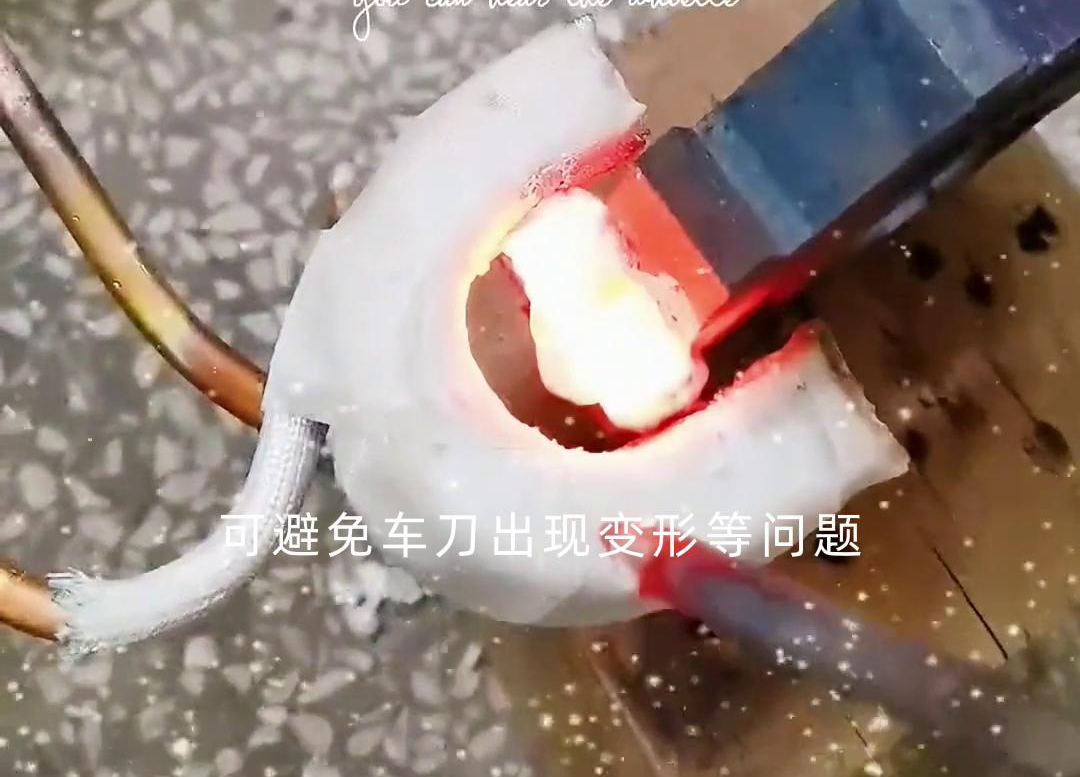

- 定制 C 型开口线圈，兼容刀头与刀杆的复杂轮廓，磁场利用率≥85%。
- 上料定位：
人工将刀头与刀杆放入夹具，气动装置自动夹紧，激光对中系统确认位置（耗时 10 秒）。 - 焊料填装：
机械臂推送钎料片至焊接间隙，同步喷涂助焊剂（耗时 5 秒）。 - 高频焊接：

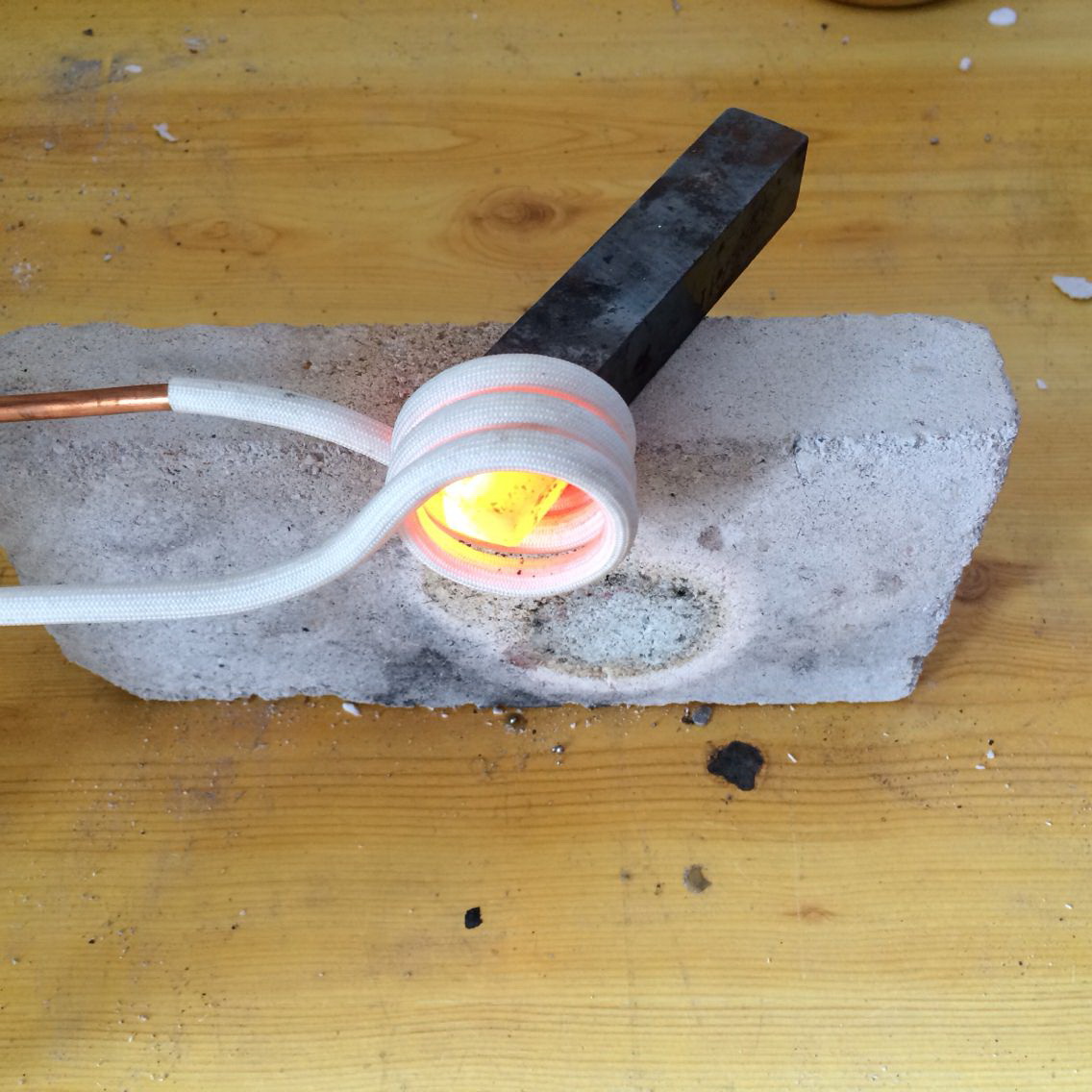

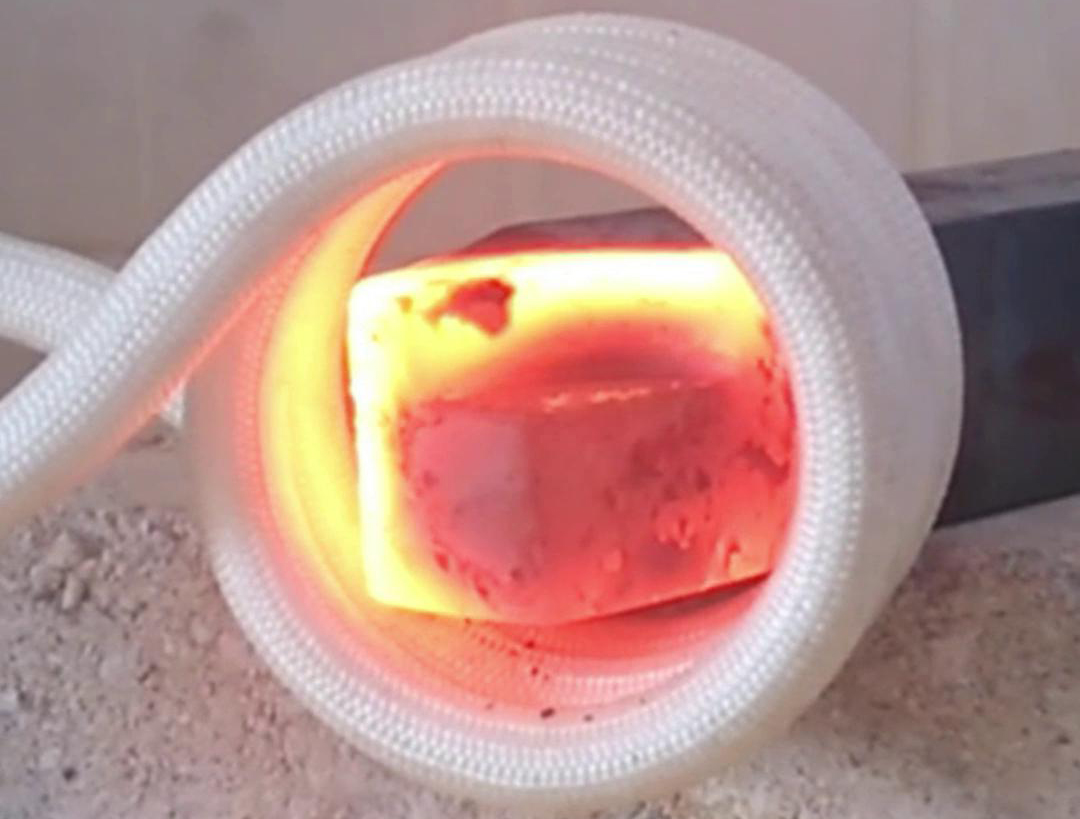

久久AV色欲AV久久蜜桃麻豆线圈下降至指定位置，启动加热程序（功率 30kW，时间 8 秒），系统自动监测温度曲线。 - 冷却卸料：
焊接完成后，水冷系统快速降温（冷却时间 15 秒），夹具松开，刀具由传送带送出。
- 全程耗时：≤40 秒 / 件，较传统手工焊接效率提升 4 倍。
- 结合强度：
抗剪强度≥450MPa（国家标准≥350MPa），硬质合金刀头在切削铸铁时不易脱落，刀具寿命提升 30% 以上。 - 热变形控制：
刀杆温度≤200℃，热影响区宽度≤1.5mm，焊后刀杆直线度误差≤0.03mm/m，无需后续校直工序。 - 表面质量：
无明火加热避免刀头氧化，表面粗糙度 Ra≤3.2μm，可直接用于高精度刀具（如 IT6 级公差加工）。
| 维度 | 高频半自动焊接 | 传统手工火焰焊 |
|---|
| 产能 | 500-800 件 / 日 | 100-150 件 / 日 |
| 人工成本 | 降低 60% | 依赖熟练技工 |
| 能耗 | 0.5-0.8kWh / 件 | 2-3kWh / 件 |
| 废品率 | ＜1% | 5-8% |
- 低门槛操作：
普工经 2 小时培训即可上岗，无需掌握火焰调节等专业技能，降低人力依赖。 - 本质安全设计：
无明火、低辐射（电磁辐射值＜10μT），配备急停按钮与过热保护，符合 GB 15735-2012 安全标准。
- 工件尺寸：刀头 15×15×5mm，刀杆 φ20×200mm
- 工艺参数：
- 频率：100kHz，功率：25kW，加热时间：6 秒
- 钎料：HL308 银基钎料（厚度 0.2mm）
- 效果：
- 切削速度提升至 120m/min（传统焊接为 80m/min），表面粗糙度 Ra≤1.6μm
- 连续切削 4 小时后刀头无脱落，磨损量＜0.05mm
- 工艺挑战：刀头薄（厚度 3mm），易因过热导致晶粒粗大
- 解决方案：
- 脉冲加热模式：高功率（30kW）2 秒 + 低功率（15kW）3 秒，避免局部过热
- 氮气保护（流量 2L/min），抑制钨钴合金脱碳
- 检测数据：
- 刀头硬度 HRA89.5（未焊接区 HRA90），抗弯强度≥1800MPa
- 创新工艺：
- 3D 仿形线圈：根据刀头曲面定制螺旋状线圈，磁场集中度提升 40%
- 多段温度控制：先预热刀杆至 400℃（去应力），再加热刀头至 900℃（钎焊温度）
- 应用价值：
- 适配航空航天领域异形刀具焊接，良品率从 60% 提升至 95%
- 线圈保养：
每周用酒精清洗线圈表面钎料飞溅物，每月检查冷却水流量（≥5L/min），避免水垢沉积影响散热。 - 夹具校准：
每季度用标准件校准定位精度，确保夹具磨损误差＜0.01mm。 - 电源检测：
每年委托专业机构检测 IGBT 模块耐压值（≥1200V），延长设备寿命至 8 年以上。
| 故障现象 | 原因分析 | 解决措施 |
|---|
| 焊接强度不足 | 钎料熔融不充分 | 提高功率 10% 或延长时间 1 秒 |
| 刀头氧化严重 | 助焊剂喷涂量不足 | 增加喷涂压力至 0.3MPa |
| 设备跳闸 | 冷却系统故障 | 检查水泵电机或更换冷却液 |
- 对于年产 5-10 万件车刀的中小企业，设备投资约 30 万元，投资回收期≤12 个月，可承接高端刀具订单（单价提升 20%）。
- 支持与机器人、视觉检测系统联动，构建 “上料 - 焊接 - 检测 - 包装” 全自动化产线，满足汽车主机厂等大客户的规模化需求。
- 开发可生物降解助焊剂（如淀粉基活性剂），替代传统氟化物，实现焊接废水零污染排放，适配环保认证要求。
车刀高频焊接设备通过半自动工艺设计，将传统依赖经验的手工焊接转化为标准化、高效率的工业流程。其技术优势不仅体现在焊接质量与效率的提升，更在于为机械加工行业提供了可靠的刀具保障，助力实现高精度、高稳定性的切削加工。对于刀具制造商而言，引入高频焊接设备既是工艺升级的必由之路，也是在竞争激烈的市场中建立技术壁垒的关键举措 —— 让每一把车刀的焊接，都成为切削性能卓越的起点。
|
